一、適用范圍

LSMM系列密集絕緣型母線槽適用于額定電壓690以下，額定工作電流100～5000A、頻率50—60Hz的輸配電系統。

二、結構性能

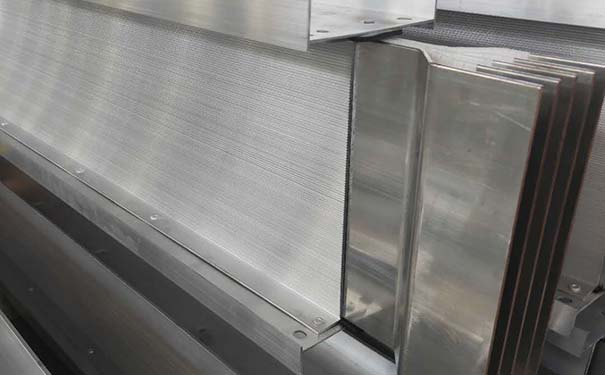

1、采用合理的“三明治”相線緊密疊壓結構設計，使母線槽外形更加緊湊、體積更小，并增加了母線系統的動熱穩定性，使母線具有阻抗低、電壓降低的優點，杜絕了發生火災時母線槽“煙囪效應”的形成。可應用于施工現場的大跨距安裝。

2、外殼采用模制電工用鋁型材與冷拉成型薄鋼型材混合組成（也可采用加強型全鋁合金型材結構）。該套外殼為輕質全封閉、不通風型，既擁有鋼質外殼的高輕度，又有鋁外殼良好的抗銹蝕性散熱性、接地性。其特殊的弱磁性鋁質側板，可削減大電流母線相間的渦流現象，降低母線導體因渦流而引起的發熱現象，能顯著增強母排載流能力：并在外殼范圍內構成整體式接地系統，在發生大容量接地故障時，可有效地緩解母線PE接地排的壓力，以雙保險的形式組成第二條接地系統，保護整條母線槽系統的安全運行

3、采用標準配置的單臂鎖緊避震連接器，連接可靠方便。

4、可方便地設置饋電插接口，上下兩面均可同時設置，且不降低其抗彎強度。饋電插接口的安全防護等級達IP54（符合標準IEC529）。每套插接口均設有特制的開合鎖定裝置，可防污物、防塵和防止誤操作，其材料為ABS工程模塑料。

3、采用標準配置的單臂鎖緊避震連接器，連接可靠方便。

4、可方便地設置饋電插接口，上下兩面均可同時設置，且不降低其抗彎強度。饋電插接口的安全防護等級達IP54（符合標準IEC529）。每套插接口均設有特制的開合鎖定裝置，可防污物、防塵和防止誤操作，其材料為ABS工程模塑料。

三、絕緣配置

1、LSMM系列密集絕緣型母線槽絕緣介質主要采用絕緣材料一聚酯薄膜（美國杜邦Mylar），該材料具有較好的耐高溫性（在高溫中無有毒氣體釋出）、較高的介電性能，絕緣等級為"B”級。也可采用絕緣材料“塑料王”一聚四氟乙烯定向薄膜（SFM-3），該材料耐溫等級很高（-1800C—+2500C），單層耐壓6000V，絕緣等級“C”級，絕緣老化壽命50年以上，為現行實用絕緣材料中性能產品。

四、主要技術參數

1、采用“三明治”密封結構設計，一般防護等級為IP42，IP54，特殊要求可達IP65。

2、母線系統能承受3750V的工頻耐壓，歷時Imin無擊穿和閃絡現象。

3、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面40K。

五、系統部件

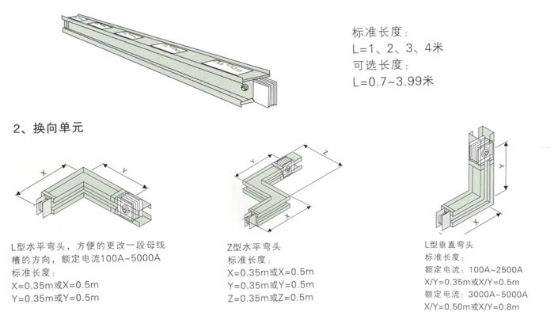

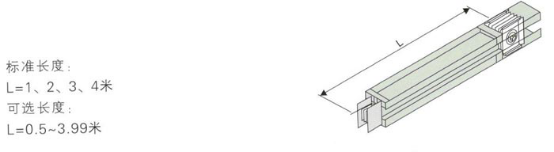

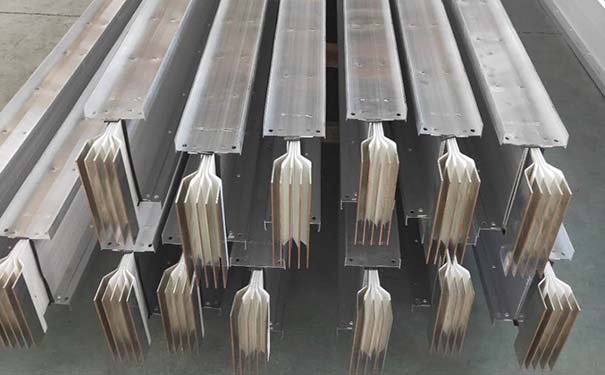

1、直線段單元

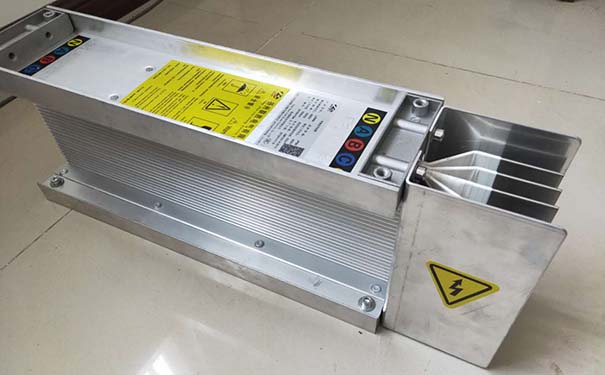

密集絕緣型母線槽殼體結構為完全密封型，最高防護等級可達IP65，可在惡劣條件下使用，系統 選擇具有大于相線50%容量的整個外殼作為接地系統，保證足夠的安全性，為接地故障提供可靠的接地路徑，為地線短路提供最短的路徑。當發生高容量的接地故障時，可有效的接地和保護整個系統。饋電式母緯槽可以垂直安裝，也可以水平安裝。

括接式母線槽系統可以垂直安裝，也可以水平安裝，插口的設置比較靈活，雙面部可以設插接口，插口之間的最小間距為575mm，用戶可以根據具體情況預留插接口，以便今后設備負載更換位置或增加時，母線槽單元依然可以適應負載的要求，為用戶提供安全可靠及便利的用電環境。
